Voyez où deux évaluateurs sont d’accord, partiellement d’accord et divergent — le graphique d’accord de Bangdiwala et sa statistique B, avec vcd
Apprenez à construire un graphique d’accord inter-évaluateurs en R — la représentation visuelle de Bangdiwala d’une table de contingence carrée qui montre l’accord exact, l’accord partiel (quasi-correct) et le biais des évaluateurs en un coup d’œil. Utilisez agreementplot() de vcd pour le tracer et lire la statistique B de Bangdiwala, un résumé de 0 à 1 de la force de l’accord.
vcd::agreementplot() à partir de la table de contingence carrée des évaluateurs ; les carrés noirs représentent l’accord exact, les bandes grises l’accord partiel (quasi-correct), imbriqués dans des rectangles par catégorie.Un unique chiffre d’accord (kappa, ICC) masque où les évaluateurs s’accordent et comment ils sont en désaccord. Le graphique d’accord, proposé par Bangdiwala, dessine l’accord : il transforme une table de contingence carrée à deux évaluateurs en rectangles imbriqués où vous pouvez voir l’accord exact, l’accord quasi-correct (partiel), et tout biais systématique entre les évaluateurs en un coup d’œil.
Cette leçon construit le graphique avec le package vcd et lit sa statistique B.
Nous réutilisons la table d’anxiété ordinale — deux médecins classant 50 personnes en quatre niveaux ordonnés (les mêmes données que la leçon sur le kappa pondéré) :
anxiety <- as.table(rbind(
c(11, 3, 1, 0), c(1, 9, 0, 1),
c(0, 1, 10, 0), c(1, 2, 0, 10)
))
levels4 <- c("Normal", "Moderate", "High", "Very high")
dimnames(anxiety) <- list(Doctor1 = levels4, Doctor2 = levels4)
anxiety Doctor2
Doctor1 Normal Moderate High Very high
Normal 11 3 1 0
Moderate 1 9 0 1
High 0 1 10 0
Very high 1 2 0 10agreementplot() dessine le graphique et renvoie (de façon invisible) les statistiques de Bangdiwala :
library(vcd)
anxiety <- as.table(rbind(
c(11, 3, 1, 0), c(1, 9, 0, 1),
c(0, 1, 10, 0), c(1, 2, 0, 10)
))
levels4 <- c("Normal", "Moderate", "High", "Very high")
dimnames(anxiety) <- list(Doctor1 = levels4, Doctor2 = levels4)

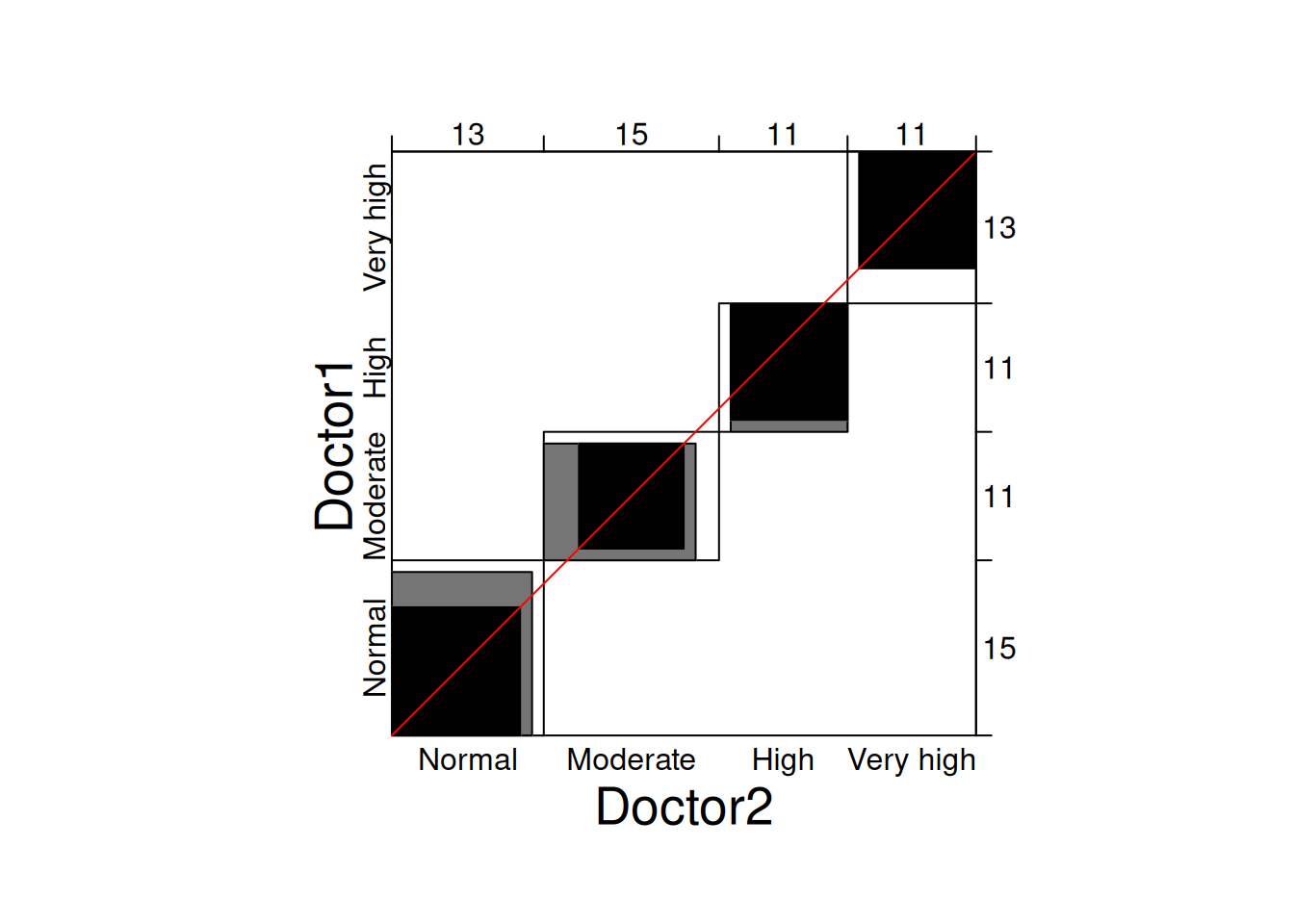

agreementplot(anxiety, main = "Doctor 1 vs Doctor 2")
Comment le lire. Chaque catégorie est un grand rectangle (dimensionné par les totaux marginaux). À l’intérieur :
agreementplot() renvoie la statistique B — le rapport entre l’aire sombre (d’accord) et l’aire du rectangle, de 0 à 1 :
library(vcd)
anxiety <- as.table(rbind(
c(11, 3, 1, 0), c(1, 9, 0, 1),
c(0, 1, 10, 0), c(1, 2, 0, 10)
))
levels4 <- c("Normal", "Moderate", "High", "Very high")
dimnames(anxiety) <- list(Doctor1 = levels4, Doctor2 = levels4)
b <- agreementplot(anxiety)
unlist(b) Bangdiwala Bangdiwala_Weighted weights1 weights2
0.6442308 0.7952279 1.0000000 0.8888889 Le B non pondéré vaut 0.64 (accord exact uniquement) et le B pondéré vaut 0.80 (en créditant les quasi-corrects) — un accord substantiel, cohérent avec le kappa pondéré de 0.75 sur les mêmes données.
Pondérations de l’accord partiel. Par défaut, le graphique crédite les désaccords d’un pas comme accord partiel (les bandes grises). Pour ne montrer que l’accord exact — sans crédit partiel — passez weights = 1 : agreementplot(anxiety, weights = 1).
Un graphique d’accord (Bangdiwala) a été utilisé pour visualiser l’accord entre deux médecins classant 50 participants en quatre niveaux d’anxiété ordonnés. Le graphique a montré un accord substantiel avec les carrés sombres proches de la diagonale (aucun biais systématique), avec une statistique B de Bangdiwala de 0.64 (non pondérée) et 0.80 (pondérée, en créditant les quasi-corrects).
La statistique B de Bangdiwala est le rapport de deux aires sommées sur les \(k\) catégories : \(B = \dfrac{\sum_i n_{ii}^2}{\sum_i n_{i+}\, n_{+i}}\) — les effectifs diagonaux (d’accord exact) au carré sur le produit des marges en ligne et en colonne (les aires des rectangles). Elle vaut 1 uniquement lorsque chaque cellule hors diagonale est nulle (accord parfait, les carrés sombres remplissent leurs rectangles). La version pondérée ajoute une contribution d’accord partiel issue des cellules situées à un pas de la diagonale, reflétant le crédit accordé aux quasi-corrects par le kappa pondéré.
Dessinez le graphique d’accord et basculez les pondérations de l’accord partiel. Le bac à sable démarre au premier Run (il charge vcd, alors laissez-lui un instant).
Demandez à Prova « dessine un graphique d’accord pour les notes ordinales de mes deux évaluateurs, et dis-moi s’il y a un biais systématique entre eux » — elle répond avec du code vcd que vous pouvez exécuter sur vos propres données. The runtime is the judge. Demandez à Prova →
Vos catégories ne sont pas ordinales. L’apparence du graphique dépend de l’ordre des catégories (quels désaccords sont « proches »). Il n’a de sens que pour des variables ordinales ; pour des catégories nominales, rapportez plutôt le kappa de Cohen.
Les carrés sombres s’écartent de la diagonale. Il s’agit d’un biais des évaluateurs — un évaluateur attribue systématiquement des scores plus élevés que l’autre. C’est une fonctionnalité, pas un bug : le graphique vous montre un désaccord réel et directionnel qu’un kappa unique masquerait.
Vous avez passé des notes brutes, pas une table. agreementplot() a besoin de la table de contingence carrée (table() des deux évaluateurs), pas du data frame brut.
C’est une représentation graphique (le graphique d’accord de Bangdiwala) d’une table de contingence carrée à deux évaluateurs. Chaque catégorie est un rectangle contenant un carré noir pour l’accord exact et des bandes grises pour l’accord partiel (quasi-correct). Il montre où deux évaluateurs s’accordent et si l’un est systématiquement biaisé — une information qu’un unique chiffre d’accord masque.
La statistique B résume le graphique d’accord en un seul chiffre de 0 à 1 — le rapport entre l’aire d’accord (carrés sombres) et l’aire totale des rectangles. 1 signifie un accord parfait ; des valeurs plus faibles signifient que les carrés sombres remplissent moins leurs rectangles. Une version pondérée crédite les désaccords quasi-corrects, comme le kappa pondéré.
Regardez où se situent les carrés sombres par rapport à la diagonale à 45°. S’ils s’écartent systématiquement d’un côté, un évaluateur classe systématiquement les sujets dans des catégories plus élevées (ou plus basses) que l’autre — un biais systématique. Des carrés centrés sur la diagonale signifient l’absence d’un tel biais.
weights = 1). Remplissez le blanc. Qu’est-ce qui change entre les deux graphiques ?Remplissez le blanc avec 1 pour un accord exact uniquement. Comparez les bandes grises entre les deux graphiques. Pour la question 2, rappelez-vous que l’écart hors diagonale signale un biais systématique.
agreementplot(anxiety) # default: grey bands credit near-misses
agreementplot(anxiety, weights = 1) # only the black exact-agreement squaresAvec weights = 1, les bandes grises d’accord partiel disparaissent, donc le graphique (et la statistique B) reflètent l’accord exact uniquement — une vue plus stricte. Pour la question 2 : des carrés sombres systématiquement en dessous de la diagonale signifient qu’un évaluateur attribue systématiquement des catégories plus élevées que l’autre — un biais directionnel à étudier, et non un simple bruit aléatoire.
Vous savez désormais construire un graphique d’accord inter-évaluateurs en R avec vcd::agreementplot() : il transforme une table ordinale à deux évaluateurs en une image de l’accord exact (carrés noirs), de l’accord partiel (bandes grises) et du biais des évaluateurs (écart par rapport à la diagonale), et renvoie la statistique B de Bangdiwala comme résumé de 0 à 1. Associez-le au kappa pondéré — le graphique montre où et comment les évaluateurs sont en désaccord, le kappa donne le chiffre unique.
